高中物理用力的合成验证矢量相加的平行四边形法则课外实验
仪器
带吊钩的砝码（达1000gf）；两只滑轮；绘图板及若干张绘图纸；35＃细线（直径为0．2134mm）。
实验步骤

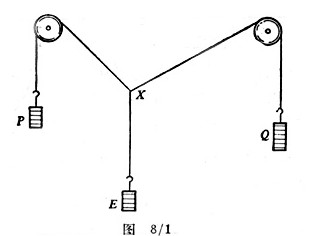

如图8／1所示，竖直放置绘图板，将绘图纸钉在绘图板上，在纸面前安装滑轮、吊线和砝码。
尽量减小滑轮的摩擦力（如往轴间注入润滑剂），并使之在竖直面内转动，在细线的X处有一滑动的绳结（小绳圈）。分别在吊钩P、Q和E处挂上适当的砝码，当整个系统达到平衡时，立即用虚线在细线的正后方标出细线的方向。为了消除视差，可以在悬挂P（或Q）的细线后面放一平面镜。
记下P、Q和E处的砝码（包括吊钩）的质量。换上纸和不同质量的砝码重复上述步骤数次，根据描出的细线用箭头标出P、Q和E三点所施加的力的方向。
数据处理
当三个力处于平衡时，E是P和Q的平衡力，它与P和Q的合力大小相等、方向相反。
将结果画在坐标纸上，用作平行四边形的方法找出每对P和Q的合力大小，单位用gf表示，用两者间夹角的度数表示合力的方向。把合力的大小和方向与测量到的E值比较，它们的差应接近零。把结果填入下表：
实验序号
结果
有E的百分率表示的偏差
大小
由平行四边形找出的角度
E
由平行四边形找出的E的大小
注释：可以将这个实验推广，用于测定一个未知质量。以未知质量代替E，当P和Q已知时，便可算出这个未知质量。
