2011年《工程造价案例分析》考试真题（6）

标签：历年造价工程师考试真题,http://www.deyou8.com 2011年《工程造价案例分析》考试真题（6）,

　　Ⅲ.电气安装工程

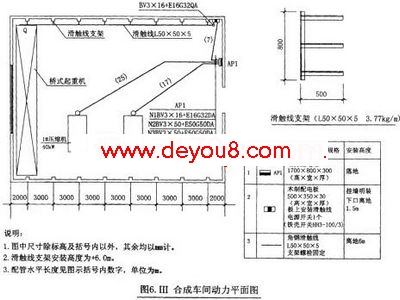

　　某化工厂合成车间动力安装工程，如图6.Ⅲ所示。
　　1.AP1为定型动力配电箱，电源由室外电缆引入，基础型钢采用10#槽钢(单位重量为10㎏/m)
　　2.所有埋地管标高均为-0.2m，其至AP1动力配电箱出口处的管口高出地坪0.1m，设备基础顶标高为+0.5m，埋地管管口高出基础项面0.1m，导线出管口后的预留长度为1m，并安装1根同口径0.8m长的金属软管。
　　3.木制配电板引至滑触线的管、线与其电源管、线相同，其至滑触线处管口标高为+6m，导线出管口后的预留长度为1m.
　　4.滑触线支架采用螺栓固定，两端设置信号灯。滑触线伸出两端支架的长度为1m.
　　5.表中数据为计算该动力工程的相关费用：

　　管理费和利润分别按人工费的55%和45%计。
　　6.分部分项工程景清单的统一编码为：

　　问题：
　　1.根据图示内容和((建设工程工程量清单计价规范势的规定，计算相关工程量和编制分部分项工程量清单。将配管、配线和滑触线的计算式填入答题纸上的相应位置，并填写答题纸表6.Ⅲ.1“分部分项工程量清单”。

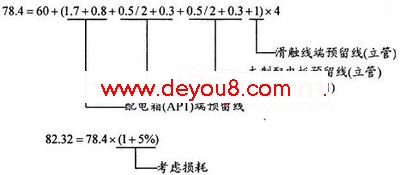

　　2.假设管内穿线BV16mm2的清单工程量为60m，依据上述相关费用计算该项目的综合单价，并填入答题纸表6.111.2“分部分项工程量清单综合单价计算表”。
　　(计算过程和结果均保留两位小数)

答案：

　　Ⅲ.电气安装工程
　　问题1：(27分)
　　1.钢管Φ32工程量计算：
　　(0.1+0.2+7+0.2+1.5)+(6-1.5-0.5)=9+4=13(m)(3分)
　　2.钢管Φ50工程量计算：
　　25+17+(0.2+0.5+0.1+0.2+0.1)×2=42+2.2=44.2(m)(3分)
　　3.导线BV16mm2工程量计算：
　　13×4=52(m)(3分)
　　4.导线BV50mm2工程量计算：
　　44.2×4=176.8(m)(3分)
　　5.角钢滑触线150×50×5工程量计算：
　　(7×3+1+1)×3=69(m)(3分)
　　表6.Ⅲ.1　分部分项工程量清单
　　工程项目：合成车间动力工程
问题2：（13分）
　　表6.Ⅲ.2　　分部分项工程量清单综合单价计算表
　　工程名称：合成车间动力工程       计量单位：m
　　项目编码：030212009001           工程数量：60
　　项目名称：电气配线，管内穿线BV16mm2（0.5分），综合单价：10.62元（2.5分）

　　评分说明：

　　1.工程量计算中，计算过程中数据排列顺序与标准答案不一致的，只要结果正确给满分。

　　2.在表6.Ⅲ.1中：

　　(1)排列顺序与标准答案不一致的，只要各行的内容和数据与标准答案一致的给满分。

　　(2)“计量单位”和“工程数量”两项合并得0.5分，错一处即不得分。

　　(3)“项目名称”栏中有特征的项目，能答出主要或大部分工程特征内容的即可给满分，只写项目名称未写工程特征的给50%分。

　　3.在表6.Ⅲ.2中：

　　(1)“工程内容”和“单位”两项合并得0.5分，错一处即不得分。

　　(2)
