初中化学实验设计 串联电路示教板的安装

【制作方法】

　　1．底板：取一块40×20×0．8厘米³的木板刨光，上漆。

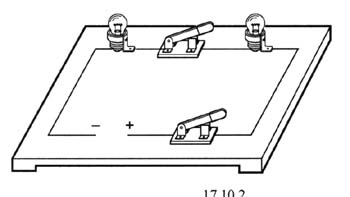

　　2．安装：首先按图17．10－1所示的电路图在底板上画好串联电路，而后按图17．10－2用导线连接各元件，留出接电源正、负极的两个导线头，以便实验时接电源。

【使用方法】

　　在串联电路中，断开其中任何一个开关，就会使整个电路电流被切断，整个电路中的灯泡都会熄灭。在演示过程中，用电流表测量，可知在串联电路中各部分的电流强度相等；用电压表测量，可知总电压等于各部分电压之和。
