初中物理照明电路实验

    11-14 22:55:02    浏览次数: 706次    栏目:初中物理实验

标签:初中物理实验资料大全,http://www.deyou8.com 初中物理照明电路实验,
初中物理照明电路实验

观察与思考
试说明保险丝的工作原理.


实验结论
1. 测电笔的使用要注意手不能接触笔尖金属体,且手必须接触笔尾金属体。
2. 正常情况下,测电笔接触火线时,测电笔的氖管会发光;测零线时,氖管往往不发光。(生活中注意漏电等电路故障)

实验考点
测电笔的使用、电路的安全,往往是考试的重点,选择、填空、说理等都是常考的形式。

经典考题
1. 下列说法正确的是(    )
  A. 电能表是用来测量电功率的,安装时要把它接在干路上
  B. 保险丝是用电阻率大、熔点低的合金制成的
  C. 使用测电笔时,为了安全, 要用手接触笔尾金属体
  D. 为了防止触电事故,应把家用电器的金属外壳用导线与大地连接起来。

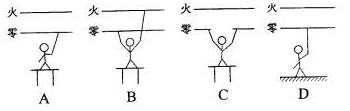

2. 在不停电的情况下检修电路时如图所示的各种情况(其中A、B、C为人站在绝缘椅上,D为人站在地面上)中一定不会触电的有(    )

3. “庆六•一文艺会演”时,中学物理组的老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220-100”的灯泡接到两导线头M、N之间,灯泡正常发光。随后将灯泡取下,王老师站到干燥的木凳上后,左右手分别抓住M、N两导线头(如图)。李老师用测电笔分别测试M、N及王老师的皮肤,发现测电笔的氖管都发光,而王老师却谈笑自如。对以上现象的解释,你认为正确的是(    )

   A. 王老师有特异功能,确实不怕电
  B. 王老师的双手戴着绝缘手套
  C. 在人、灯替换之时,有人将零线断开了
  D. 在人、灯替换之时,有人将火线断开了


www.deyou8.com

观察与思考答案
在电路中串入电阻率较大而熔点较低的熔丝。当有过大的电流通过时,熔丝产生较多的热量,使它的温度迅速达到熔点,于是熔丝熔断,自动切断电路,从而起到保护作用。

经典考题答案
1. 本题主要考查电能表、测电笔的正确使用、保险丝材料的性质等知识,电能表安装时要接在干路上,但它是用来测电功的(即测量消耗电能多少的)。使用测电笔时,手一定要接触笔尾金属体,如果手没有接触笔尾金属体,即使笔尖接触火线,氖管也不会发光,测电笔就失去作用了
  【答案】B、D
2. 因为低压触电时无论是何种方式,都有一个共同的特点,就是人体被作为导体而连入电路,且有一定强度的电流通过人体。由图可知:B、C、D均可能会有电流通过人体,因为不停电,火线和零线间总可能会有用电器在工作。而对于A来就说,虽人的一只手触及零线,但这时不构成回路,故这时是不会触电的。
  答案:A。
  此类题的关键在于将实际问题转化为相应的物理模型,即转化成相应的电路图,然后运用电路的基本规律进行求解。
3. 此题以“不怕电”的节目表演作为题设情境,考查了学生知识、能力和态度等多方面的素质,其中选项A直接考查学生的科学态度,反映了新课标中对学生“情感、态度、价值观”的要求,也有通过该题引导学生正确识别类似的“气功”表演的作用。对于“不怕电”现象的解释,则要求学生具备灵活运用知识和将实际问题转化为物理问题的能力。选项B虽然可以防止人触电,但这样做明显不符合“表演”的目的,会让观众轻易识破,且戴着绝缘手套后,也不会出现“测电笔的氖管都发光”的现象。选项D也可防止发生触电,但不会出现“测电笔的氖管都发光”的现象。将零线切断后,火线无法构成回路,也就没有电流会流过人体,故不会发生触电事故。但由于人体此时仍和火线相通,所以会出现“测电笔的氖管都发光”的现象。此题具有较大的欺骗性。
  答案:C。
