初中物理用滑动变阻器改变电流实验

观察与思考
1． 在串联电路中，移动滑动变阻器滑片，增大电阻，灯泡亮度有何变化，若是将滑动变阻器与灯泡并联，移动滑片，灯泡亮度有何变化。
2．你能举例说明滑动变阻器在日常生活中的应用吗？
3． 滑动变阻器接入电路后，移动滑片，发现电路中电流没有发生明显变化，这是什么原因。

实验目的
练习使用滑动变阻器改变电路中的电流强度。

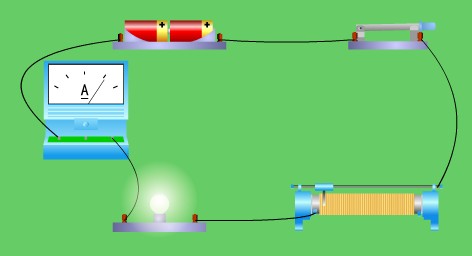

实验器材
滑动变阻器、小灯泡、电流表、开关、电池组、导线若干。

实验原理
通过改变连入电路中电阻线的长度来改变电阻，从而改变电路中的电流强度。

www.deyou8.com
实验结论
1、滑动变阻器接线的方法是一上一下，各接一个。
2、滑动变阻器是靠改变接入电路电阻线的长度，来改变电阻从而改变电流。

实验考点
这是一个比较重要的实验，考试时，要求也比较高。填空、选择、计算、作图等都可能出现。

经典考题
1、滑动变阻器的工作原理是改变导体的 ______来改变导体的电阻。某滑动变阻器的铭牌上标有“50Ω，1A”的字样，它表示此滑动变阻器的变化范围是______，允许通过的最大电流是_________。

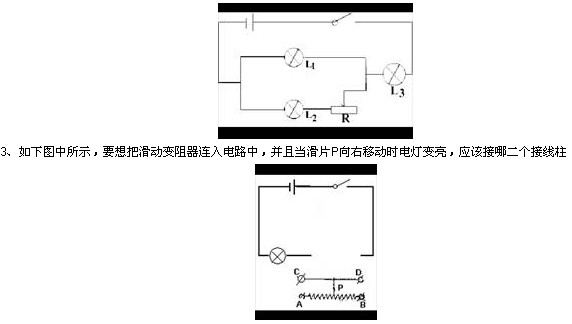

2、如图所示，当滑动变阻器向右移动时，求L₁、L₂、L₃的变化情况？


www.deyou8.com 观察与思考答案
1. 滑动变阻器与灯泡串联时，移动滑片增大电阻，灯泡变暗，若滑动变阻器与灯泡并联，则移动滑片，灯泡亮度不变。
2. 比如可调节亮度的台灯，收音机，音响调节音量的部件等。
3. 可能将滑动变阻器的金属棒两端同时接入电路，也可能使将瓷管上的两个接线柱同时接入电路。

经典考题答案
1、滑动变阻器是靠改变接入电路的电阻线的长度来改变电阻的阻值，从而改变电路的电流的，对它铭牌上的字样的含义我们也应该有所了解。“50Ω，1A”，其中，50Ω表示全部电阻线的长度的电阻是50Ω，即电阻的最大阻值是50Ω，1A则表示允许通过的最大的电流是1A。
　　答案：接入电路的电阻线的长度    电阻的最大阻值是50Ω    允许通过的最大电流是1A
2、当滑动变阻器向右移动时，总电阻变大，总电流减小，L₃变暗，同时L₃电压变小。L₁电压变大，L₁灯泡变亮。
I₃=I₁+I₂    I₃减小、I₁增大得到I₂减小。因此：L₁、L₂、L₃的变化情况分别是：变亮、变暗、变暗。
　　答案：L₁、L₂、L₃的变化情况分别是变亮、变暗、变暗。
3、滑动变阻器的接线方法是：一上一下，各接一个。接上的效果是一样的，下应该接哪一个，我们要看题目的要求，这里要求滑片P向右移动时电灯变亮，即滑片P向右移动时，接入电路的电阻变小，因此下应该接B
　　答案：C、B或者D、B
